- 原装正品现货
高边开关是一种保护电子电路在过电流异常时免受电击穿破坏的电子元器件，与传统常规的保险丝不同，它通过负载电流检测防止系统组件因电流过大而造成短路损坏，在不损坏或恶化的条件下确保负载电流始终可控，提高汽车电气系统的可靠性与稳定性，保障车辆正常运行与驾驶安全。
在汽车应用领域，稳先微推出了WSD7050AD双通道高边智能开关。WSD7025AD以4/3A(1/2-CH）的负载能力提供全面的保护、诊断功能，配置闭锁功能的过热关断保护、动态过温保护、负载过流保护、高精度比例负载电流检测、输出过载和对地短路警报以及对VCC短路诊断和OFF状态开路诊断等，用于车身控制域中的各种阻性、感性及容性负载的驱动，覆盖车内饰灯、头尾灯、座椅和方向盘及后视镜加热、电磁阀、门锁、电机等应用场景，有效提高汽车智能化水平。
01 WSD7025AD特点
1）用于通过3V和5V驱动12V汽车驱动接地负载应用，最大电源电压为38V，工作电压范围为4.5-28V。
2）导通电阻RDS(ON)=50mΩ(Typ,per Ch),RDS(ON)越小意味着导通损耗越小，工作温升越低，使新能源汽车更有效地利用电能，提高续航能力。
3）待机电流＜1.0μA,更加适配车身控制域的低功耗需求。
4）高精度比例负载电流检测：精确实时电流检测，提供更快诊断，检测需求。
5）提供DFN5x6-16L产品封装。
6）符合AEC-Q100标准。
02 WSD7050AD典型应用
WSD7050AD集成先进的保护功能，能精准反馈电流状态、限电过载主动管理和可配置锁存器的过温保护。
故障引脚在故障时会解除输出锁存或禁用锁存功能，一旦检测到故障发生，器件不会在短路关闭时自动重启，而是在微处理器通过关闭输入信号或清除故障标记启动（通过外部信号被重新激活）之前会一直处于锁存关闭状态。
此外，WSD7050AD具有小于1.0μA的低待机电流，能够有效解决蓄电池亏电的问题。常规情况下，若车身上的电子元器件静态电流太大时，蓄电池会呈现亏电状态，导致汽车无法启动，打火失败，而WSD7050AD在同样的情况下能实现快速响应，更能适应汽车复杂多变的电气环境，保证稳定性和可靠性。

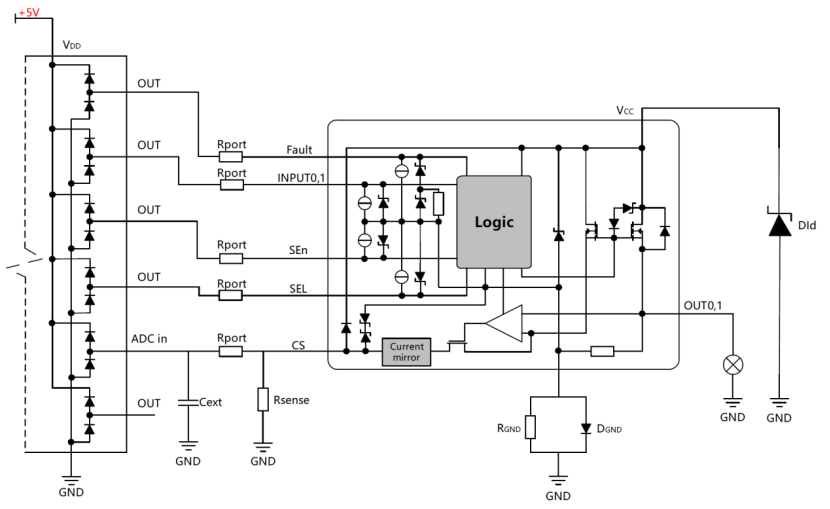

WSD7050AD应用框图
03 产品的关键功能与特性

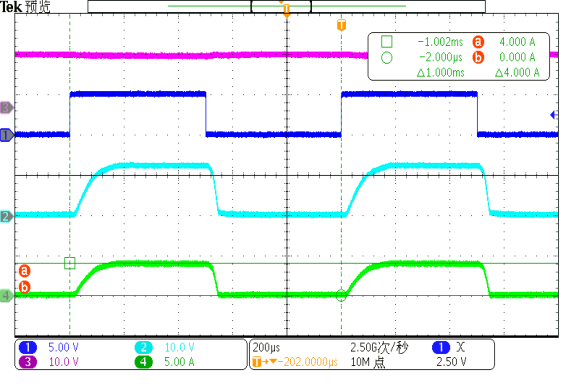

1）支持阻性负载
试验条件： VCC=13V，IN0=5V@1KHz，RLOAD=3.2Ω（负载电流约4A）
通道说明：CH1:IN0 CH2:VOUT CH3:VCC CH4:IOUT

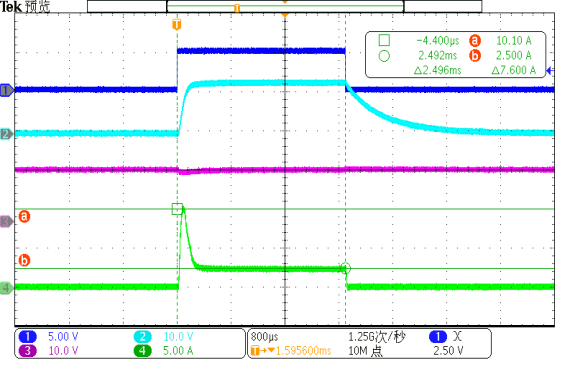

2）支持容性负载
试验条件：VCC=13V，IN0=5V@2.5ms，CLOAD=100uF，RLOAD=5Ω
通道说明：CH1:IN0 CH2:VOUT CH3:VCC CH4:IOUT

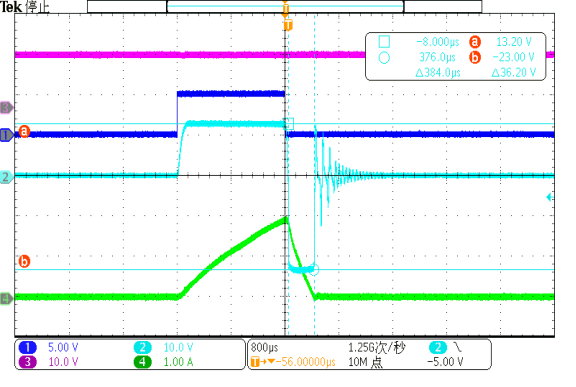

3）支持感性负载
试验条件：VCC=13V，IN0=5V@1.6ms，LLOAD=6mH
通道说明：CH1:IN0 CH2:VOUT CH3:VCC CH4:IOUT
4）短路特性
WS7系列产品全部按照AEC-Q100-012进行短路可靠性测试，超过一百万次以上的接地短路验证；符合Grade A标准。
测试条件： VCC=13V，IN0=5V@500us
通道说明：CH1:IN0 CH2:VOUT CH4:IOUT

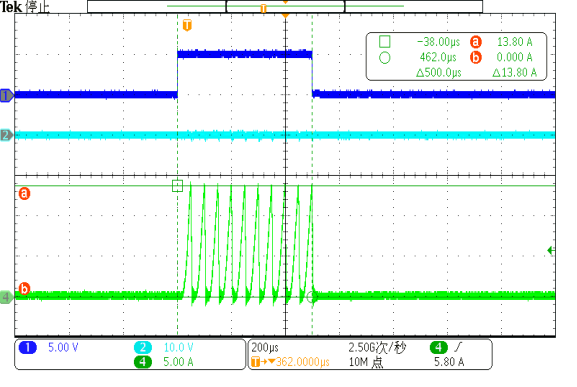

方式一：负载先短接到地，再开启通道

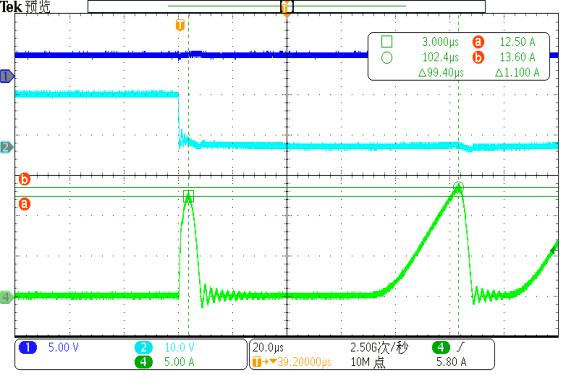

方式二：通道先打开，负载再短接到地
03产品研发：满足市场需求
基于高标准的技术创新与研发，稳先微近期发布的智能高边驱动WS7系列能够提高对整车异常情况诊断的准确性和可靠性，帮助品牌客户实现汽车行驶的兼容性和灵活性，降低系统成本，提升市场竞争力。
稳先微作为国内新推出智能汽车HSD高边开关的企业，将不断拓展产品生态，针对市场需求在产品功能研发上精益求精，争取为客户的终端产品提供更为全面的系统性解决方案。

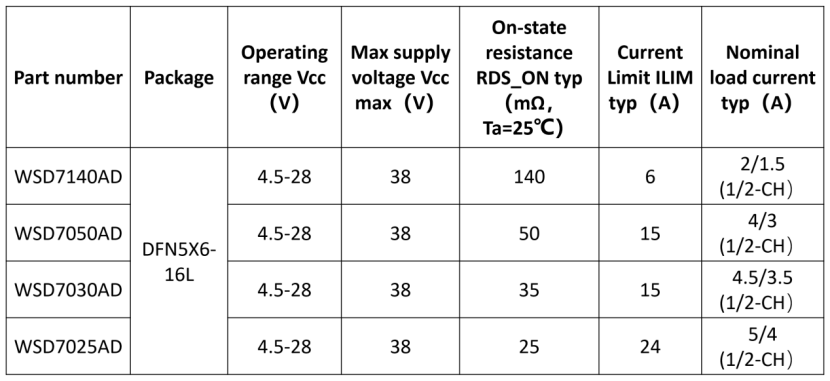

当前，稳先微已重磅推出了双通道高边开关芯片WSD型，其中包含WSD7050AD在内的四款产品：
如有更多产品需求与企业信息敬请关注稳先微官方微信订阅号。
